制冷設備安裝的常用量具 - 框式水平儀

周末雙休特種作業（空調、電專業）實操技術輔導班

 在安裝過程中，除具備常用的卡鉗、游標卡尺、千分尺、塞尺外、還應準備框式水平儀、平尺及千分表等。

   框式水平儀它是測量機械設備的水平度和垂直度的精密量具。常用的規格有150、200、250mm等,測量精度為0. 01~0.04mm。

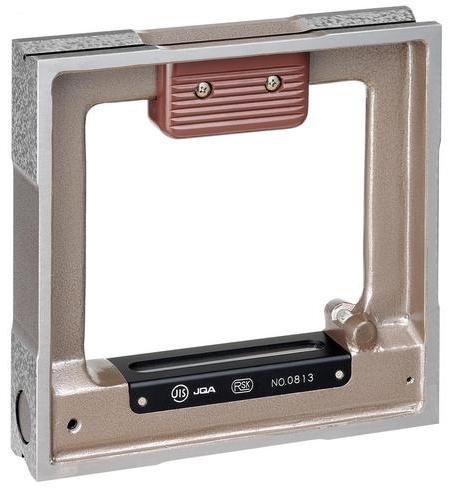

框式水平儀

 水平儀的鑄鐵框架上鑲有主水準器和定位水準器。如被測量面不平時,氣泡向高處移動,以氣泡移動格數來確定被測量面的水平偏差值。

水平儀使用前應了解和消除存在的誤差。檢驗水平儀的誤差有精密標準平臺法和旋轉測量修正法。精密標準平臺法是將水平儀放在精密平臺上,可直接觀察出氣泡偏移的格數;旋轉測量修正法是用誤差較小的水平儀測量設備水平時，在被測量面上原地旋轉180°再行測量,利用兩次側量結果進行計算修正。
